RS485通信基礎知識
發布時間：2019-7-6 查看：22061
1. 485通信
1.1. 通信連接
1.1.1. 接口定義：
智能型數顯儀表一般采用RS485通信接口方式，一般為三個端子：A+，B-，COM。如下圖1：
當一條總線上有多臺485通訊設備時，連線要采用手拉手的接線方法，一條總線上建議最多不超過32臺設備。如圖2
圖1：485通訊接線方法
圖2：多臺設備的485總線連接
1.1.2. 通信接口及轉換器
由于儀表采用RS485通信接口，一般常見的PLC、觸摸屏等都有此接口。但是電腦上一般沒有此接口。與電腦進行通信時，需要進行接口轉換，常見的設備有：USB轉RS485轉換器，RS232轉RS485轉換器，以太網轉RS485串口服務器，通信管理機等。如圖3：
圖3：常見串口轉換器
1.2. 通信設置
1.2.1. 協議：儀表支持標準的Modbus-RTU串口通信協議；參考相關國家標準：GB/T 19582.1-2008，GB/T 19582.2-2008；
1.2.2. 數據傳輸格式為：1位起始位，8位數據位，1位停止位，無校驗位。
1.2.3. 儀表常規設置出廠值為：ADD地址：1，波特率：9600，CRC校驗：N
1.2.4. 數據字節順序：H-L（高在前，低在后）
1.2.5. 數據格式：整型（32位長整型long，16位短整型short），32位浮點型float。根據不同系列儀表不同。
1.3. 寄存器地址
1.3.1. 我公司說明書中寄存器地址，也叫變量地址或地址映射表，用十六進制地址碼表示，如0X2000表示十六進制地址2000。32位數據占用2個寄存器位置（4字節），16位數據占用1個寄存器位置（2字節）。32位數據地址以0，2，4，6......等地址分別表示各參數占用的寄存器位置；16位數據以地址0，1，2，3......等地址表示各參數占用的寄存器位置。
如下圖4：
圖4：傳感器表和電力表的參數地址表
1.3.2.計算機讀取數據時，就從以上變量地址中讀取相應數據。一般計算機與儀表通信時，上位機上直接用十六進制數據進行訪問；但多數的工控組態軟件、監控系統軟件、PLC、觸摸屏等，需要轉換為十進制地址碼進行讀取。
如下圖5、圖6、圖7設置，讀0X4000開始的A相電壓值，需將0X4000轉換為十進制數得到16384，再用400001+16384=416385
圖5：組態王串口設備測試時寄存器地址設置
圖6：昆侖通態觸摸屏設備通道采集設置

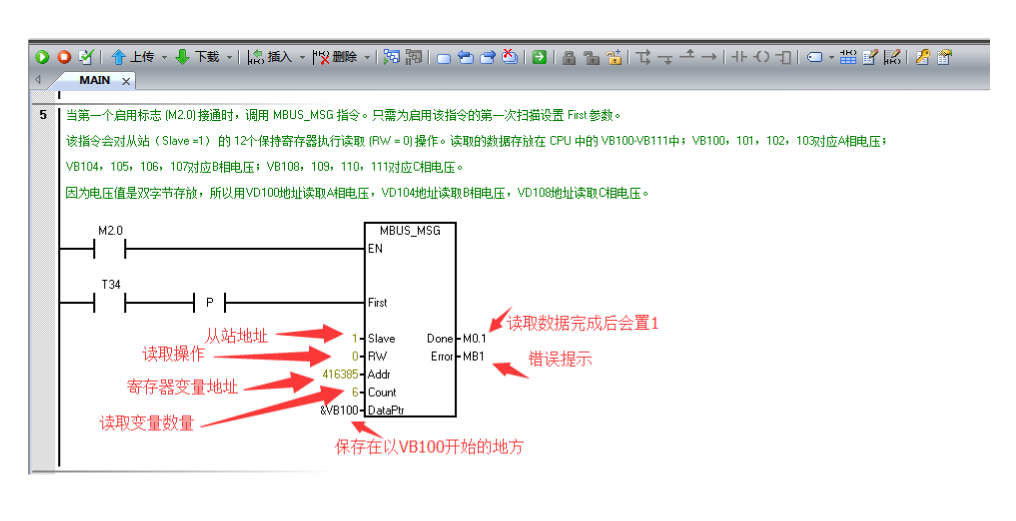

圖7：西門子s7-200smart PLC讀指令設置
1.4.1. 儀表一般用十六進制數據進行發送，上位機接收到數據后，需要進行數據轉換處理，常用的一般是長整型、短整型、浮點型。long長整型數據為32位，占用2寄存器，4字節； short短整型數據為16位，占用1個寄存器，2字節；float浮點型為32位數據，占用2寄存器4字節。
1.4.2.上位機在處理數據時需要根據產品的實際數據類型做相應轉換，以下表為例：
1.4.3. PLC存儲區數據說明
設讀取的數據存儲在以VB100開始的V存儲區中，那么對于long\short\float等不同類型數據，應根據PLC定義的類型進行轉換：
1.5.顯示處理
1.5.1. 整型數據轉換為十進制后，需要將小數點進行處理，可根據說明書進行小數點的倍率換算，一般是將轉換的十進制數整數乘以小數位數。如：
2.Modbus-RTU通信協議簡單介紹
2.1. 介紹
Modbus協議為工控行業的標準協議，分為兩種協議，一種為Modbus-RTU串口協議，另一種Modbus-TCP網口協議。
Modbus協議為莫迪康（Modicon）開發的，后來被施耐德收購，現在已作為施耐德的標準協議。modbus協議在工業控制中得到了廣泛的應用，它已經成為一種通用的工業標準，該協議支持rs-232、rs-422、rs-485和以太網設備。不同廠商生產的控制設備通過modbus協議可以連成通信網絡，進行集中監控。許多工控產品，例如plc、變頻器、人機界面、dcs和自動化智能儀表等，都在廣泛地使用modbus協議。
根據傳輸網絡類型的不同分為串行鏈路上的modbus和基于tcp/ip協議的modbus。
Modbus串行鏈路協議是一個主-從協議，采用請求-響應方式，主站發出帶有從站地址的請求報文，具有該地址的從站接收到后發出響應報文進行應答。
Modbus協議中，一條RS-485串行總線中只有一個主站，可以有1～247個從站。modbus通信只能由主站發起，從站在沒有收到來自主站的請求時，不會發送數據，從站之間也不會互相通信。
2.2. modbus的報文傳輸模式---RTU模式
Modbus網絡上的rtu模式的報文以字節為單位進行傳輸，一個字節由兩個十六進制數組成。傳輸?shù)拿總€字節包含一個起始位，8個數據位（先發送最低的有效位），奇偶校驗位、停止位與ascii模式的相同，報文最長為256字節。
Modbus的rtu模式報文的最后兩個字節是循環冗余校驗碼。其校驗方式是將整個報文的所有字節（不包括最后兩個字節）按規定的方式進行位移并進行xor（異或）計算。接收方在收到該字符串時按同樣的方式進行計算，并將結果與收到的循環冗余校驗碼進行比較，如果一致則認為通信正確，如果不一致，則認為通信有誤，從站將發送crc錯誤應答。
Modbus中rtu采用crc-16的冗余校驗方式。
2.3.modbus功能碼
2.4. 通信報文舉例說明
